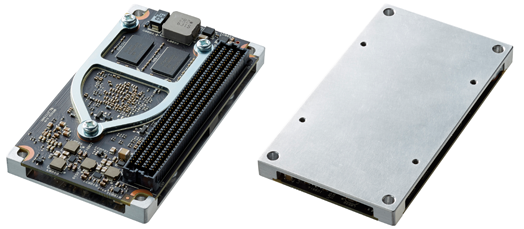

NVIDIA® TEGRA® K1搭載 組込み用GPGPUモジュール
DME-DH00101 / DME-DH00102

NVIDIA GPGPU搭載で処理性能が大幅向上

多様な画像解析・認識システムへの応用

DME-DH00101 / DME-DH00102は、東芝デベロップメントエンジニアリング株式会社が開発したGPGPUシステムモジュールです。GPGPUは、パソコンなどの画像処理専用プロセッサであるGPUを、画像処理以外の一般演算処理に応用する技術で、大量のデータを並列処理することが特徴です。高性能な処理能力で、監視カメラ用の画像解析システム、製造用ロボットの画像認識システム、医療機器の画像解析システムなどへの応用が注目されています。

製品ラインナップ展開への貢献

DME-DH00101 / DME-DH00102はNVIDIA® TEGRA® X1、X2モジュールと同じ400ピンコネクタを採用しており、多くの機能について互換性を持っています。コンパチビリティを考慮してキャリアボードとソフトウェアの開発をすればモジュールの入替えだけでお客様のニーズにあった、さまざまな製品のラインナップ展開が可能となります。

NVIDIAとのパートナー契約

当社はGPUの最大手メーカーであるNVIDIAとPREFERRED PARTNER PROGRAM AGREEMENTを締結しており、組込み系System Design Partnerです。この良好なパートナー関係によりGPGPUに関する情報を優先的に入手、より最適なソリューションをお客様に提供できる体制を構築しています。

DME-DH00101 / DME-DH00102 specification

DescriptionDME-DH00101 / DME-DH00102
CPU
CPUARM® Cortex® -A15 quad core
MPCore Processor with NEON Technology.
CPU FrequencyUCM: 1*  2.07GHz
UCM: 2**  1.91GHz
GPU
GPUKepler 192-core
OpenGL® 4.4 / OpenGL® ES 3.1
CUDA
Compute Performance
(FP32)
UCM: 1*  325 GFLOPS
UCM: 2**  308 GFLOPS
Memory
TypeDDR3L
Capacity2GB(DME-DH00101) / 4GB(DME-DH00102)
FrequencyUCM: 1*  933MHz
UCM: 2**  800MHz
Display
Output2 displays
HDMI1.4b(3840x2160@30Hz)
eDP1.4(24bpp; HBR2, 5.4Gbps per lane)
MIPI-DSISingle DSI link(2560x1440 @60Hz)
Storage
eMMC16GB
High Speed I/F
PCI ExpressGen2 x2Lane 1 port
USB3.02 ports
SATAGen2 1 port
Gigabit Ethernet1 port (10/100/1000 BASE-T)
Camera
Input(CSI)Up to 2 cameras
MIPI-CSIx4Lane up to 2 ports
Peripheral
UARTUp to 3 ports
I2SUp to 4 ports
SPIUp to 2 ports
I2CUp to 5 ports
(incl. display DDC & AUX channel)
SD Card1 port
SDIO1 port
PWMUp to 2 PWM controllers
Environment
Operation Temp (TTP)0℃~70℃
Size
length x width x height87mm x 50mm x 12mm

* UCM1: 20% operating time per day at max frequency
**UCM2:100% operating time per day at max frequency

寸法図

ブロック図

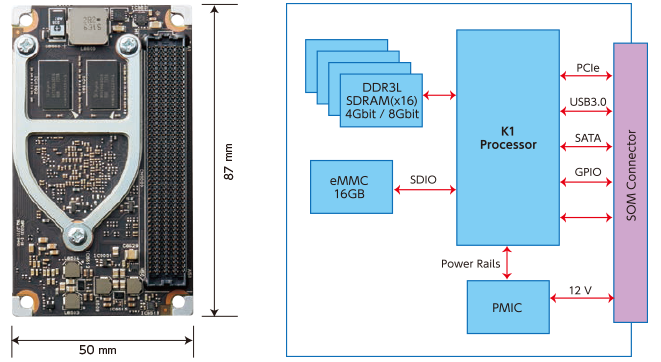

寸法図・ブロック図

利用例

利用例

●車載カメラ、医療機器(一部検査機器除く)、原子力、航空宇宙、輸送(船舶、鉄道)など、人命に関わる設備など高い信頼性が必要な設備への搭載は保証対象外となる場合がありますので、導入検討の際はお問い合わせください。
