IoT機器の無線通信技術

ネットワーク構築、無線モジュール選定、部品の最適配置、各種測定試験、ソフトウェアの開発など、幅広いエンジニアリングサービスを提供。

様々なモノ・設備のクラウド化が進む中、多数のセンサから無線通信でデータを収集したり、中継ポイントの設置などによる確実な情報通信が求められます。当社ではお客様が求める水準を満たす最適なシステムを提案いたします。例えば、無線部品（SoC、モジュール等）の選定から回路設計、試作製作、ファームウェア開発、通信状況のフィールド試験、無線評価試験、電波法認証取得サポートなどがございます。無線通信に関わるお困りごとをお気軽にご相談ください。

システムのIoT化に欠かせない、無線通信技術

ビルや工場、倉庫、屋外などで処々に搭載されたセンサから収集されたデータを無線通信で送信し可視化、状況分析まで行う無線ネットワークシステムがあらゆる分野で広がっています。近年IoT化が進む中、要求される水準や正確性、セキュリティやトラブル時のエラー処理はより完成度の高いシステムが求められます。こうした無線ネットワークシステム構築のため、最適な無線モジュール選定や高性能な中継機器周りの設計は欠かせません。当社では、お客様の無線通信に関する課題に対し、無線モジュール選定／カスタム、通信状況の試験、各種認証取得サポート、ハードウェア設計、ソフトウェア設計などトータルな技術でサポートいたします。

既存製品のIoT化にお役立ていただける当社技術、サービス

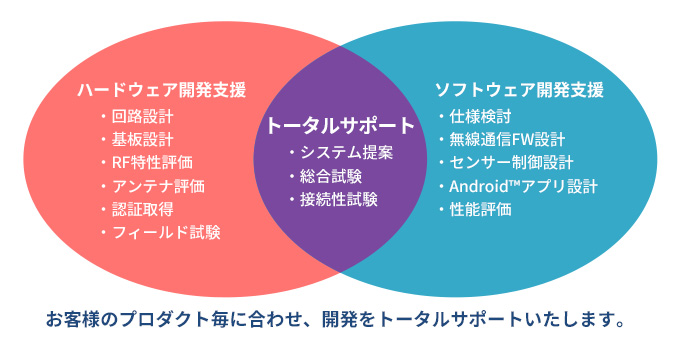

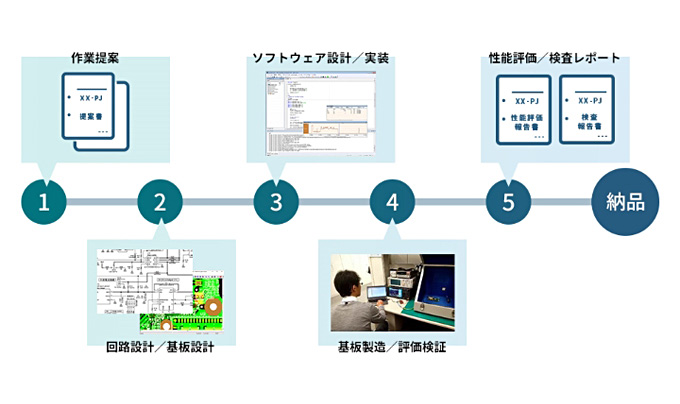

システムの要件定義から製品開発、評価試験まで、幅広くサポートします。

無線IoT機器の開発サポート

ビーコン、センサ接続
ネットワーク構築
ゲートウェイ接続
無線モジュール選定／
カスタム
ハードウェア／アプリケーション開発
省電力設計
異種無線規格の同時通信
サポート
リファレンス機によるデモ
実施
システム許容台数検討
マルチホップネットワーク（Mesh）
筐体設計、試作

評価・試験
（通信状況、距離測定等）

無線回路インピーダンス測定／マッチング
アンテナゲイン／指向性測定
無線IC／モジュール仕様項目測定
最終プロダクトのフィールド電波伝搬（距離）測定
搭載無線の通信ログ取得／
解析
各種無線障害の評価／解析／原因分析等
通信・時計用水晶振動子温度特性の検証

電波法認証取得サポート

Bluetooth規格のロゴ認証
国内外の電波法認証（技術基準適合証明・工事設計認証）に係る書類作成／申請代行
- 5GHz帯小電力データ通信
システム
- 2.4GHz帯高度化、省電力
データ通信システム
- 60GHz帯小電力データ通信システム（ミリ波）
- FCC（北米）, ISED（カナダ）, CE（欧州）
登録証明機関との質疑代行

無線通信技術
コンサルティング

商品企画／開発計画
製品試作／評価
部品選定／メーカ対応
量産化体制の構築
製品販売開始後の保守・
サポート
市場、技術調査
専門業者・研究機関紹介
実証実験
量産機のテスト工程構築
サポート
実機での受信特性劣化要因
調査

IoT機器の設計、開発において、このような課題はありませんか？

複数同時接続において、無線パケットが衝突してロストする

解決のためには？

無線機器で共有する無線帯域や占有時間を分離・適正化
アプリケーションレベルで実装する独自アルゴリズムで電波法に準ずる様、対策

センサのリアルタイム同期に苦戦している

解決のためには？

要求仕様に応じた精度を実現可能か評価・検証
採用する水晶振動子など最適な部品の選定

基板内のノイズ干渉をできるだけ小さくしたい

解決のためには？

無線IC／モジュール搭載基板回路の設計段階での干渉対策
受信感度に影響するノイズの対策

無線通信モジュールを組み込むことで消費電流がどれだけ増えるか知りたい

解決のためには？

電流プロファイルの測定、電圧検出
SoC起動シーケンス～スリープ時リテンションメモリ電流の測定
電池寿命の推定
待機電力削減サポート

製品に無線を組み込みたいがどのような認証が必要かわからない申請など代行してほしい

解決のためには？

組み込むモジュールや採用規格から必要な認証を調査
業者紹介、見積代行、申請書類作成サポート

上記トラブルが起きないような要件定義、設計仕様を提案。
お客様のニーズ・ご要望に合うよう設計段階から
最適な通信方式、仕様、部品の選定を行います。

▼見積、詳細説明など、お気軽にお問い合わせください▼

お問い合わせ／お見積りはこちら

▼無線通信における、お客様課題の解決事例はこちら▼

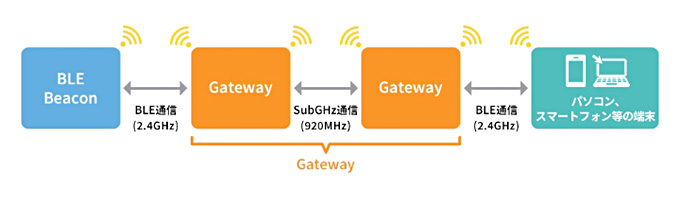

事例1：BLE通信距離を拡張！LPWA活用のゲートウェイ開発事例事例2：マルチコネクション技術
（複数センサデバイスと同時接続するBLE通信）

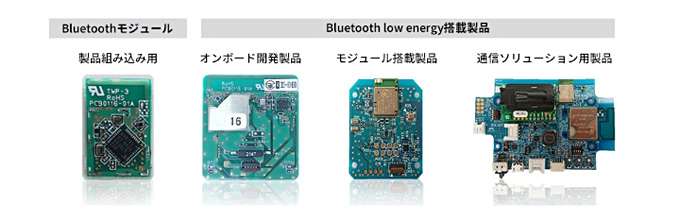

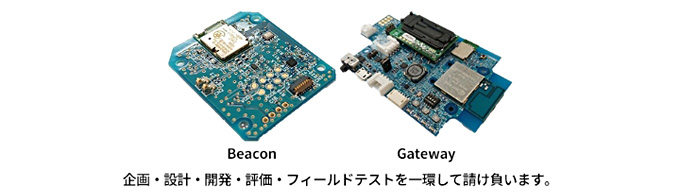

Bluetooth^® low energy搭載製品　開発例

Bluetooth low energy搭載 Gateway

外観			用途
ケース搭載基板			環境センシングオフィスコントロールロガー見守りシステム運用管理／監視システム
			サイズ
			ケースサイズ：100×67×22.5mm 基板サイズ：58×89mm
機能	Bluetooth low energy Ver5.0 対応サブGHz通信モジュール搭載（マルチホップ対応）国内電波法認証取得済み各種センサデバイス搭載加速度センサ磁気センサ（S極／N極個別検知）気圧センサ温度センサ湿度センサ CO₂センサ 5V駆動（USB給電）各種スイッチ（電源用×1、アプリケーション用×4）お知らせLED	その他	【センシングデバイスの追加オプション】以下センシングデバイスを追加搭載する事が可能です。 PM2.5センサ GPS 汎用センサ（Grove社製センサ接続）【サブGHz通信モジュールの追加オプション】 Sigfoxモジュールに変更する事が可能です。【電源追加オプション】リチウムイオン電池を搭載による単体駆動が可能です。 ※USB給電による充電機能あり。【NFC機能オプション】 NFC機能を追加する事が可能です。

Bluetooth low energy搭載 Beacon

外観			用途
ケース搭載基板			トラッカー環境センシング見守りシステム運用管理／監視システム
			サイズ
			ケースサイズ：Φ50mm×14mm 基板サイズ：28.9×34.9mm
機能	Bluetooth low energy Ver5.0 対応国内電波法認証取得済み各種センサデバイス搭載加速度センサ磁気センサ（S極／N極個別検知）気圧センサコイン電池駆動（CR2032）各種スイッチ（アプリケーション用×2）お知らせLED	その他	【センシングデバイスの追加オプション】以下センシングデバイスを追加搭載する事が可能です。・汎用センサ（Grove社製センサ接続）【NFC機能オプション】 NFC機能を追加する事が可能です。

無線通信の開発支援（Bluetooth low energy/LPWA/認証サポート）

・Bluetooth low energy（BLE）の開発支援詳細

フィールド試験など、実使用環境における評価対応も承ります。下記以外のサポートをご希望の場合でも、ご相談ください。

分野	メーカ	サポート製品	種別／機能						ハードウェア開発支援	ソフトウェア開発支援
分野	メーカ	サポート製品	Core Spec	Mesh	2Mbps	Long Range	AoA/AoD	LE Audio	ハードウェア開発支援	ソフトウェア開発支援
Bluetoothを中心とした2.4GHz帯技術サポート	Nordic	nRF5340	～BT5.2	○	○	○	ご相談	ご相談	○（※3）	○（※3）
		nRF52840	～BT5.2	○	○	○	ｰ	ｰ
		nRF5283*	～BT5.2	○	○	○（※1）	ご相談（※1）	ｰ
		nRF5281*	～BT5.2	ｰ	○	○（※2）	ご相談（※2）	ｰ
	Dialog	DA14531	～BT5.1	ｰ	ｰ	ｰ	ｰ	ｰ	○（※3）	ご相談
	Silicon Labs	EFR32BG22	～BT5.2	○	○	○	ご相談	ｰ	ご相談	ご相談

※1：nRF52833のみ対応
※2：nRF52811のみ対応
※3：お客様の要望に応じてご提案

・LPWAの開発支援詳細

分野	メーカ	サポート製品	種別／機能				ハードウェア開発支援	ソフトウェア開発支援
分野	メーカ	サポート製品	Type	周波数帯	マルチホップ	CloudへのUP Link	ハードウェア開発支援	ソフトウェア開発支援
LPWA技術サポート	太陽誘電	SYSFCSAXX-XX	Module	独自Profile （920MHz帯）	○	ｰ	○	○
	SMK	WF924	Module	独自Profile （920MHz帯）	ｰ	ｰ	○	ご相談
	SMK	WF923	Module	Sigfox	ｰ	○	○	ご相談

・電波法／ロゴ認証関連の支援詳細

分野	内容
国内外の電波法認証取得	申請代行／技術サポート
Bluetoothロゴ認証取得サポート	書類作成／申請代行

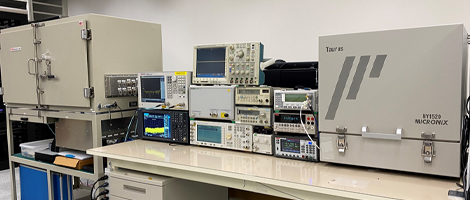

無線通信評価試験について（保有測定器、評価環境）

当社では、各種無線搭載機器やシステムの評価試験サービスを提供しております。必要な機能が期待通りの性能を発揮できているか、製品化に当たり各種指標が担保されているかなどを評価、試験します。当社が保有していない設備でも、外部パートナーの測定サイトで対応可能な場合がありますのでご相談ください。

設備	測定器／用途	メーカ名	製品名	仕様
無線関連測定設備	ネットワークアナライザ	キーサイト	E5063A	周波数：100kHz～18GHz テストポート数：2ポート、50Ω ダイナミックレンジ：117dB（100MHz～4.35GHz時）
	無線の通過特性評価反射電力の周波数特性評価 RFインピーダンス評価	キーサイト	E5063A
	スペクトラムアナライザ	キーサイト	N9010B	周波数レンジ：10Hz～26.5GHz 解析帯域幅：25MHz 分解能帯域幅（RBW）：1Hz～8MHz 最大測定レベル：23dBm ※電波法に基づく較正を実施（2.4GHz帯のみ）
	送信電力評価スプリアス評価	キーサイト	N9010B
	Bluetoothテスタ	アンリツ	MT8852B	「Bluetooth RF Test Specification RF-PHY. TS. P15」準拠 Bluetooth Low Energyのみ対応。（LE 2M PHY/LE Coded PHYオプション対応済） ※電波法に基づく較正を実施（2.4GHz帯のみ）
	Bluetooth SIGで規定されたRFテスト評価	アンリツ	MT8852B
	WLANテスタ	アンリツ	MT8860C	対応規格：802.11b/g/n （11nは周波数：2.4GHz/チャンネル幅：20MHzのみ対応）
	802.11 WLAN 機器のRFテスト評価	アンリツ	MT8860C	対応規格：802.11b/g/n （11nは周波数：2.4GHz/チャンネル幅：20MHzのみ対応）
	RF信号発生器	キーサイト	E4432B	周波数レンジ：250kHz～3GHz 出力パワー：-136dBm～+13dBm
	受信性能測定時の送信電波	キーサイト	E4432B	周波数レンジ：250kHz～3GHz 出力パワー：-136dBm～+13dBm
	周波数カウンタ	キーサイト	5386A	周波数範囲：100MHz～3GHz ※電波法に基づく較正を実施（2.4GHz帯のみ）
	送信電波の源振となるリファレンスクロック評価	キーサイト	5386A	周波数範囲：100MHz～3GHz ※電波法に基づく較正を実施（2.4GHz帯のみ）
	パワーメータパワーセンサ	キーサイト	437B 8482A	パワーレンジ：-30～+20dBm 周波数レンジ：100kHz～4.2GHz ※電波法に基づく較正を実施（2.4GHz帯のみ）
	送信電力測定測定ケーブルの校正	キーサイト	437B 8482A
	高周波プローブ	キーサイト	85024A	周波数：300kHz～3GHz
	ピンポイントでの高周波測定評価	キーサイト	85024A	周波数：300kHz～3GHz
	ダイポールアンテナ	アンリツ	MA5612B4	周波数範囲：2.25～2.6GHz インピーダンス：50Ω
	Air測定時の基準アンテナ	アンリツ	MA5612B4	周波数範囲：2.25～2.6GHz インピーダンス：50Ω
デジタル評価設備（AC/DC 特性評価）	グラフィカルマルチメータ	KEITHLEY	DMM7510	桁数：7.5 DC電流測定　測定レンジ：10uA～10A 　最小分解能：1pA
	電流プロファイル評価動作シーケンスの妥当性評価電圧変動評価	KEITHLEY	DMM7510	桁数：7.5 DC電流測定　測定レンジ：10uA～10A 　最小分解能：1pA
	マルチメータ	KEITHLEY	2000	桁数：6.5 DC電流測定　測定レンジ：10mA～3A 　最小分解能：10nA ※電波法に基づく較正を実施
	DC特性評価	KEITHLEY	2000	桁数：6.5 DC電流測定　測定レンジ：10mA～3A 　最小分解能：10nA ※電波法に基づく較正を実施
	オシロスコープ	日本テクトロニクス	DPO4054	入力チャネル：4ch 帯域幅：500MHz サンプルレート：2.5GS/s（Max）レコード長：10Mpoints（Max）
	制御インタフェース評価	日本テクトロニクス	DPO4054
	プログラマブルDC電源	KEITHLEY	2280S-32-6	出力電圧：0～32VDC 出力電流：0～6A
	DC特性評価	KEITHLEY	2280S-32-6	出力電圧：0～32VDC 出力電流：0～6A
評価環境	シールドBOX	マイクロニクス	MY1520 （カスタム）	測定範囲：2.4GHz シールド性能：70dB typ＠2.4GHz
	シールド環境評価	マイクロニクス	MY1520 （カスタム）	測定範囲：2.4GHz シールド性能：70dB typ＠2.4GHz
	2次元アンテナ指向性パターン測定用電波暗箱	ｰ	当社カスタム品	測定範囲：1.5GHz以上シールド特性：50dB以上＠1.5GHz～6GHz 電波吸収性能：20dB＠1.5GHz以上単軸式ターンテーブル対応
	アンテナ指向性評価	ｰ	当社カスタム品
