No.003　過去の設計資産を新しいCADシステムへ活用した基板設計

当社の提供技術：基板回路設計、熱解析・熱設計、SI/PI解析、電源共振解析

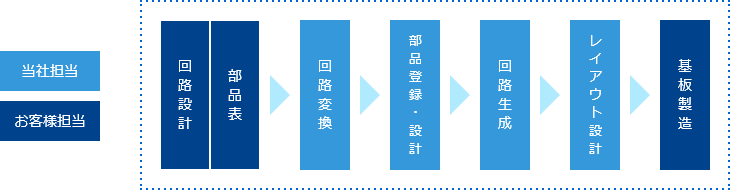

各プロセスで様々な技術を活用したトータルな設計をいたします。

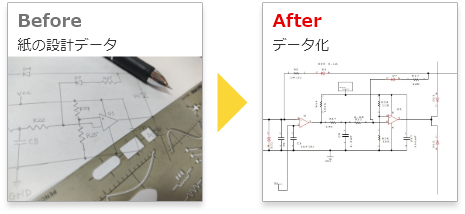

• 当社のレイアウト設計を行う標準ツールは図研社製CR5000/CR8000です。お客様から紙ベースの回路図やお客様が保有する回路設計ツール（Allegro、OrCAD、PADS等）で編集した回路図データを当社レイアウト設計標準ツールへ取り込む変換データを作成し、レイアウト設計へスムーズに移行する提案をしました。

  1.回路変換

  • 回路変換用に、依頼元から回路図データ（.NET）、中間ファイル（.EDIF）ファイルを入手
  • 社内CADツールより、データ変換ファイル（.ccf）を作成
  • 変換と合わせ、客先回路部品全ての、社内登録有無を確認

  2.部品登録・設計

  • 当社未登録部品のデータシート類を収集し、部品登録を実施
  • チップ部品類は同サイズ類似品を代替品とし、社内データベースより選択

  3.回路生成

  • 変換データ（.ccf）もしくは、中間ファイル（.edif）に登録された部品の部品属性情報の割り付けを実施

  4.レイアウト設計

  • 3.で作成した回路生成ファイルをレイアウトへ展開し、最新バージョンCADにて設計を実施
•

  過去の設計データを新しいCADシステムでも活用したいというニーズから、CADバージョン：CR5000へ取り込み可能な回路結線情報（ネットリスト）の回路変換対応をまとめました。ネットリストの一般的なフォーマットは、EDIF、Telesisとなります。

  他社CADシステム	CR5000に読み込めるネットリスト
  	ネットリストフォーマット
  	EDIF200（*1）	Telesis（*2）
  Allegro・OrCAD	〇（*3）	〇
  Altium Designer	〇	〇
  Mentor PADS	〇	〇
  CSIEDA	×	〇
  EAGLE	×	×
  D2-CAD	×	×

  • 〇：出力可能　×：出力不可
  • （*1）EDIFは、直接、CR5000にインポート可能
  • （*2）CR5000のネットリストに変換する
  • （*3）実績あり

過去の回路データを流用することで作業工数の削減、回路データ品質確保のご要望に応えることが出来ました。

■設計物の概要

• 設計対象物：産業機器用基板
• 基板サイズ：212×191.16mm t=1.6mm,4層貫通,銅箔：表層18μm/内層35μm
